向下滾動

單組份聚氨酯防水涂料

單組份聚氨酯防水涂料

產(chǎn)品簡介

  單組份聚氨酯防水涂料施工方便,克服了雙組份聚氨酯防水涂料需計量攪拌的缺點,保證了產(chǎn)品質(zhì)量穩(wěn)定和工程的防水效果。

  聚氨酯防水涂料是由異氰酸酯、聚醚等經(jīng)加成聚合反應(yīng)而成的含異氰酸酯基的預(yù)聚體,配以催化劑、無水助劑、無水填充劑、溶劑等,經(jīng)混合等工序加工制成的單組分聚氨酯防水涂料。該類涂料為反應(yīng)固化型(濕氣固化)涂料、具有強度高、延伸率大、耐水性能好等特點。對基層變形的適應(yīng)能力強。聚氨酯防水涂料是一種液態(tài)施工的單組分環(huán)保型防水涂料,是以進口聚氨酯預(yù)聚體為基本成份,無焦油和瀝青等添加劑。它是空氣中的濕氣接觸后固化,在基層表面形成一層堅固的堅韌的無接縫整體。


產(chǎn)品特點

 ?。?)能在潮濕或干燥的各種基面上直接施工。

 ?。?)與基面粘結(jié)力強,涂膜中的高分子物質(zhì)能滲入到基面微細細縫內(nèi),追隨型強。

  (3)涂膜有良好的柔韌性,對基層伸縮或開裂的適應(yīng)性強,抗拉性強度高。

 ?。?)耐候性好,高溫不流淌,低溫不龜裂,優(yōu)異的抗老化性能,能耐油、耐磨、耐臭氧、耐酸堿侵蝕。

 ?。?)涂膜密實,防水層完整,無裂縫,無針孔、無氣泡、水蒸氣滲透系數(shù)小,既具有防水功能又有隔氣功能。

  (6)施工簡便,工期短,維修方便。

 ?。?)根據(jù)需要,可調(diào)配各種顏色。

 ?。?)質(zhì)輕,不增加建筑物負載。

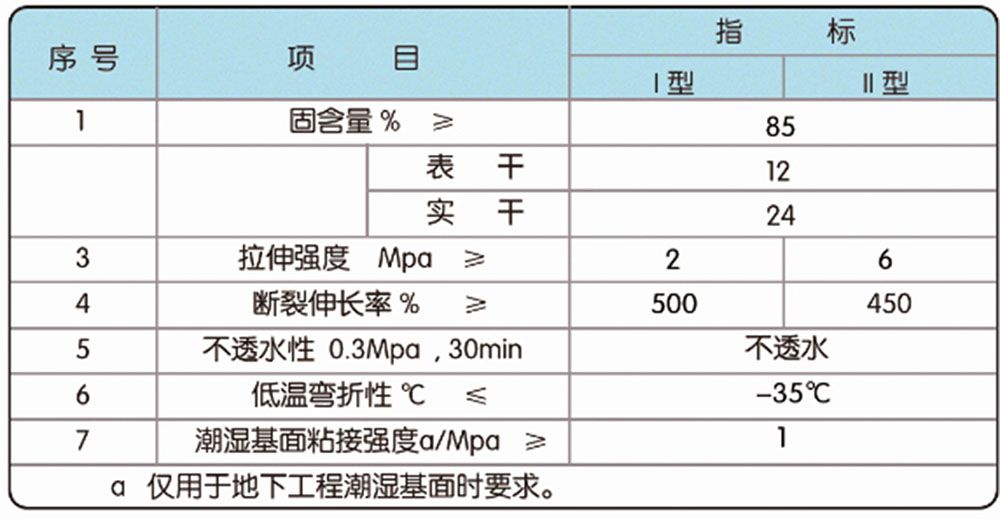

執(zhí)行標準

GB/T 19250—2013《聚氨酯防水涂料》


  JC1066-2008《建筑防水涂料中有害物質(zhì)限量》

設(shè)計及施工規(guī)范

  GB50345—2012《屋面工程技術(shù)規(guī)范》

  GB50207—2012《屋面工程質(zhì)量驗收規(guī)范》

  GB50300—2001《建筑工程施工質(zhì)量驗收統(tǒng)一標準》

  GB50108—2008《地下工程防水技術(shù)規(guī)范》

  GB50208—2002《地下防水工程質(zhì)量驗收規(guī)范》


適用范圍

  單組份聚氨酯防水涂料適用于各種屋面、地下室等建筑物防水工程;適用于民用與工業(yè)建筑的屋面及地下工程、市政、橋梁、地鐵、水壩等工程防水,也可用于廁浴間及水池、陽臺、停車場等工程防水;是適合于形狀復(fù)雜、管道縱橫的部位防水工程。

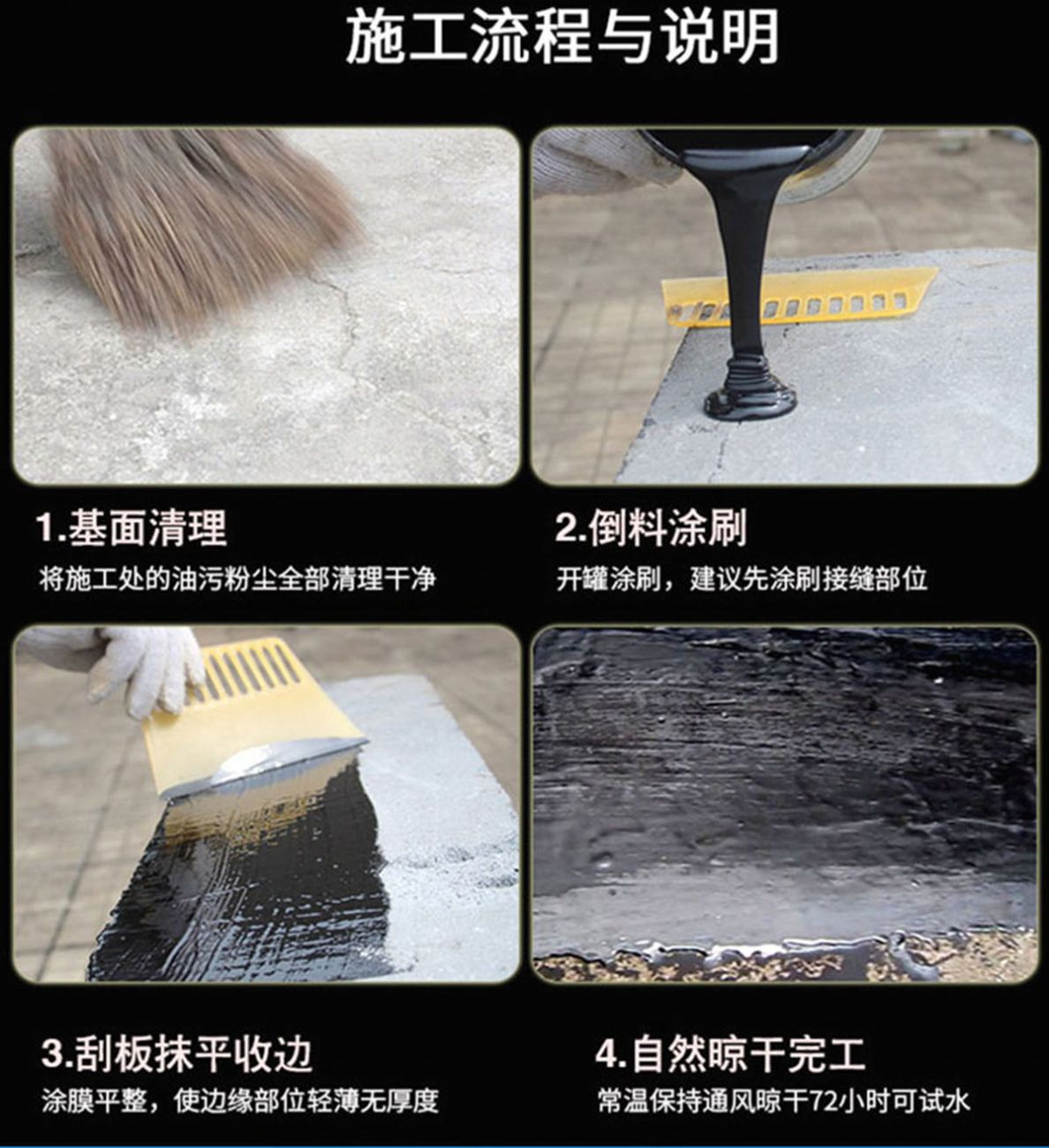

施工方法

  基層要求:基層要平整、無起沙、無雜物,凹凸不平處和基層變形縫、裂縫需用水泥砂漿找平,與基層連接的管件、衛(wèi)生設(shè)施及地漏等必須要牢固,接縫要嚴密,收頭要圓滑,不允許有松動現(xiàn)象。

  涂膜施工:一般要求分三遍涂刮,首層涂膜固化12-24h后,進行第二層涂刷,涂刮方向與首道涂膜方向垂直,第三遍涂膜上如需采用剛性保護層,為增加防水涂層與剛性保護層之間的粘結(jié)力,可在涂膜尚未完全固化時,在其表面稀疏的撒上干凈的砂粒,待粘有砂粒的涂膜固化后,再進行剛性保護層施工。

  細部附加防水層:在陰陽角、管根、裂縫和變形縫等細部應(yīng)涂刷附加防水層,根據(jù)工程要求,亦可一遍完成涂膜施工,固化后,可進行保護層施工。


注意事項

  (1)施工現(xiàn)場要通風,溫度一般要求在0℃以上較為適宜,雨天、雪天、五級以上大風天不得施工不能施工;

 ?。?)涂料開啟后,建議一次性用完,己開啟未用完的料,要密封好保存,否則會因固化而造成浪費,已固化的料不能稀釋再用;

 ?。?)施工現(xiàn)場如發(fā)現(xiàn)涂膜破損現(xiàn)象,用防水涂料將破損處涂覆均勻即可

  (4)對部分薄弱部位需做覆無紡布增強處理。


運輸儲存

 ?。?)單組分聚氨酯防水涂料用鐵桶密封包裝,貯存地點遠離火源;

 ?。?)運輸過程中嚴防雨淋,防止碰撞,保持包裝完好;

 ?。?)密封條件下,單組分聚氨酯防水涂料保質(zhì)期為 12個月,超過保質(zhì)期需檢驗合格方能使用
