向下滾動(dòng)

自粘聚合物改性瀝青防水卷材

自粘聚合物改性瀝青防水卷材

產(chǎn)品簡(jiǎn)介

  自粘聚合物改性瀝青防水卷材是以SBS等合成橡膠、優(yōu)質(zhì)道路瀝青及增粘劑為基料,以聚酯膜(PET)、聚乙烯膜(PE)、鋁箔或涂硅隔離膜為上表面材料,下表面覆以涂硅隔離膜為防粘層而制成的自粘聚合物改性瀝青防水卷材。


產(chǎn)品規(guī)格

  產(chǎn)品按性能分為Ⅰ型和Ⅱ型。

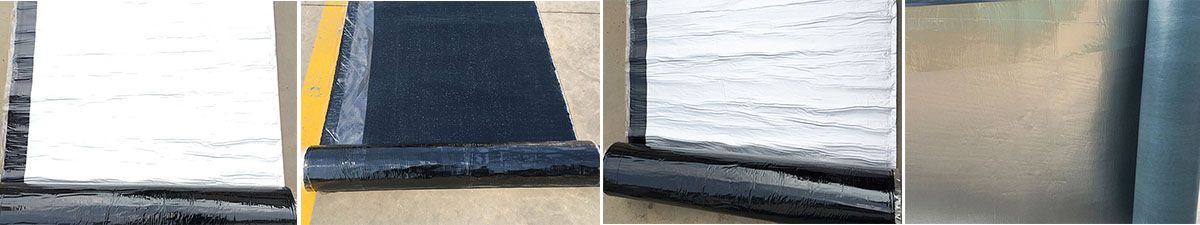

  產(chǎn)品按上表面材料分為聚乙烯膜(PE)、PET、無(wú)膜雙面自粘(D)。

規(guī)格

幅寬:1000㎜

厚度:聚乙烯膜和細(xì)砂面卷材厚度分為1.5㎜、2㎜和3㎜;鋁箔面卷材厚度分為2㎜和3㎜。

每卷面積:10㎡、15㎡。

自粘聚合物改性瀝青防水卷材


相關(guān)標(biāo)準(zhǔn)

產(chǎn)品執(zhí)行標(biāo)準(zhǔn)

  JC898-2002《自粘聚合物改性瀝青聚酯胎防水卷材》

設(shè)計(jì)及施工規(guī)范

  GB50108—2008《地下工程防水技術(shù)規(guī)范》

  GB50208—2011《地下防水工程質(zhì)量驗(yàn)收規(guī)范》

  GB50345—2012《屋面工程技術(shù)規(guī)范》

  GB50207—2012《屋面工程質(zhì)量驗(yàn)收規(guī)范》

  GB50300—2013《建筑工程施工質(zhì)量驗(yàn)收統(tǒng)一標(biāo)準(zhǔn)》


產(chǎn)品特點(diǎn)

  與SBS改性瀝青卷材相比,自粘聚酯胎卷材本身具有自粘合的功能,施工簡(jiǎn)便,容易形成全封閉的整體防水層;在材性方面,其拉力、耐熱度較低,低溫柔度略好

  冷施工:不動(dòng)用明火、不適用粘接劑、節(jié)能、低碳、經(jīng)濟(jì)。

  卓越的粘接性能,長(zhǎng)期處于粘彈狀態(tài),確保防水層的整體性。

  高延伸性能、優(yōu)異的剪切應(yīng)變性。

  優(yōu)異的低溫性能。


適用范圍

  非外露的屋面、地下工程防水;水渠、游泳池等市政工程防水;明挖法的地鐵工程防水等。

  特別適用于不能動(dòng)用明火的防水工程。

  優(yōu)異的低溫性能更適宜寒冷地區(qū)使用。


施工工藝

  采用卷材與卷材之間冷施工自粘法搭接;卷材與基層之間由水泥膠漿滿粘法進(jìn)行粘結(jié)施工。

  基層處理→配制聚合物水泥粘結(jié)劑(隨用隨配劑)→細(xì)部節(jié)點(diǎn)處理(柔性密封防水、附加層等)→大面鋪貼防水卷材(搭接處理、收邊處理等)→施工檢查驗(yàn)收→保護(hù)層施工→驗(yàn)收。

 ?。ㄗⅲ河捎诒竟こ塘旱撞黄秸植坑心_印、泥漿等,需清理、修補(bǔ)后才可施工。)

 ?。?)基層處理:基層必須牢固,無(wú)松動(dòng)、起砂等缺陷;表面應(yīng)平整光滑、均勻一致;必須將突出基層表面的異物、砂漿疙瘩等鏟除,并將塵土雜物清除干凈,用高壓空氣進(jìn)行清理為好;基層應(yīng)干燥、含水率宜小于9%,無(wú)明水;基層若高低不平或凹坑較大時(shí),應(yīng)用聚合物水泥粘結(jié)劑抹平;裂縫應(yīng)用聚合物水泥粘接劑涂刷一遍。聚合物水泥粘接劑是由膠粉,水泥,水調(diào)制而成。

 ?。?)配制聚合物水泥粘結(jié)劑時(shí)先將水和膠粉加入容器內(nèi)攪拌溶解,再加入水泥攪拌至凝塊、無(wú)沉淀即可使用。制成的聚合物水泥粘結(jié)劑應(yīng)在4小時(shí)內(nèi)完成,并根據(jù)揮發(fā)情況隨時(shí)補(bǔ)水調(diào)和。

 ?。?)細(xì)部節(jié)點(diǎn)處理:將調(diào)制好的聚合物水泥粘結(jié)劑攪拌均勻后用毛刷或刮子對(duì)基層節(jié)點(diǎn)周邊、轉(zhuǎn)角處進(jìn)行涂刷,待干燥后,再用調(diào)制好的聚合物水泥粘結(jié)劑用涂刷或刮子將基層全部涂刷一遍。干燥后應(yīng)保持表面清潔,如有污染變臟,應(yīng)重新涂刷處理,干燥后及時(shí)鋪粘卷材。陰陽(yáng)角增設(shè)一層附加層,采用同質(zhì)材料水泥膠漿滿粘法施工一道,其寬度通常為500mm;搭接采用冷施工自粘法,搭接寬度50mm。梁底部位的搭接縫要避免長(zhǎng)縫設(shè)置在梁底。梁底、獨(dú)基、承臺(tái)、陰陽(yáng)角應(yīng)增設(shè)一層附加層。


選用要點(diǎn)

  I型卷材具有低溫柔性好,延伸率較大等特點(diǎn),但以塑料膜或細(xì)砂為覆面的卷材耐熱度較低。僅適用于一般及中檔建筑屋面(有剛性保護(hù)層的)及地下防水工程。

 ?、蛐途聿睦^I型卷材大,低溫柔性更好。適用于寒冷地區(qū)中、高檔建筑屋面及地下防水工程。

  單層使用時(shí),厚度不應(yīng)小于3mm;二道及二道以上設(shè)防時(shí),屋面工程防水每層卷材厚度不應(yīng)小于2mm;地下工程防水不得小于3㎜。

  當(dāng)用于地下工程時(shí),應(yīng)滿足水蒸氣透濕率≤5.7×10-9g/(㎡·s·Pa)的要求。

  鋁箔面卷材用于屋面防水,可直接外露使用,但應(yīng)滿足人工氣候加速老化性能的指標(biāo)要求。

  聚乙烯膜和細(xì)砂面卷材用于屋面防水,需要做保護(hù)層。

  1.5㎜厚自粘卷材僅用于輔助防水。


注意事項(xiàng)

  不同規(guī)格類型、規(guī)格的產(chǎn)品應(yīng)分別堆放,不應(yīng)混雜。

  避免日曬雨淋,注意通風(fēng)。儲(chǔ)存溫度不應(yīng)高于45℃。

  卷材平放貯存時(shí)碼放高度不超過五層,立放貯存時(shí)單層堆放。

  運(yùn)輸時(shí)防止傾斜或側(cè)壓,必要時(shí)加蓋氈布。
