聚氯乙烯PVC耐根穿刺防水卷材

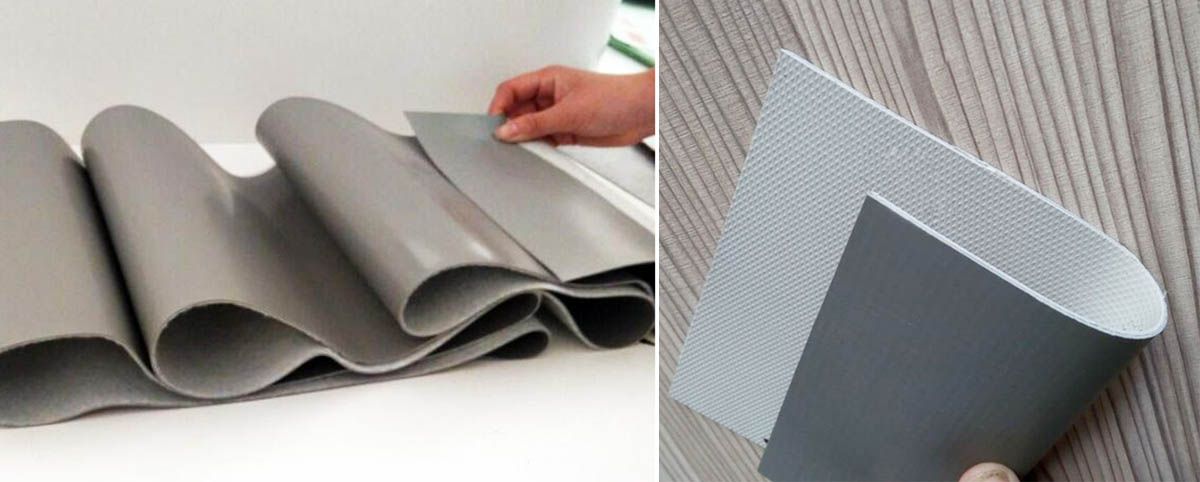

產(chǎn)品簡介
聚氯乙烯(PVC)防水卷材耐根穿刺防水卷材是一種性能優(yōu)異的高品質(zhì)、高分子防水片材,經(jīng)PVC樹脂加入增塑劑、抗紫外線劑、抗老化劑、穩(wěn)定劑等加工助劑,通過擠出法生產(chǎn)成型的高分子防水卷材。產(chǎn)品具有拉伸強(qiáng)度大、延伸率高、穩(wěn)定性好、收縮率小、低溫柔性好、抗老化性能好、耐根系穿透性能強(qiáng)、使用壽命長、是建設(shè)部重點(diǎn)推薦使用產(chǎn)品,特別是它寬幅達(dá)2.05米,從而為防水層減去許多接縫的隱患,而聚氯乙烯的熱塑性賦予該卷材可熱風(fēng)焊接和機(jī)警固定的性能,從而徹底解決了一直困擾施工界因膠水性能不佳而引發(fā)的滲透漏問題。產(chǎn)品幅寬1.05米、2.05米、2.1米、厚度0.8,1.0,12,1.5,2.0mm,標(biāo)準(zhǔn)長2.0m(特種規(guī)格可定做),產(chǎn)品質(zhì)量可靠,施工方便。本產(chǎn)品由于采用了獨(dú)特的產(chǎn)品配方,產(chǎn)品壽命遠(yuǎn)遠(yuǎn)超出了一般的防水材料,整個防水系統(tǒng)壽命長,屋面超過30年,地下超過50年,在建筑、土木工程中得到廣泛的應(yīng)用。
產(chǎn)品特點(diǎn)
使用壽命長,耐老化、屋面材料可使用20年以上,地下可達(dá)50年之久。
拉伸強(qiáng)度高、延伸率高、熱處理尺寸變化小。
低溫柔性好,適應(yīng)環(huán)境溫差變化性好。
耐根系滲透性好,可做成種植屋面。
抗穿孔性好。
施工方便、可焊接、牢固可靠且。
耐化學(xué)腐蝕性強(qiáng)、適用特種場合。
具有良好的可塑性,邊角細(xì)部處理方便快捷。
維修方便。成本低廉。
淺顏色的表面反射紫外線照射,卷材表面吸收熱量少,溫度低。
卷材具有良好的水汽擴(kuò)散性,冷凝物易排釋,留至基層的濕氣,潮氣易排出。
產(chǎn)品優(yōu)勢
混料自動化,本項目的混料采用自動升溫控制,自動時間控制,自動喂料控制。
擠出設(shè)備采用雙螺桿共擠,螺桿溫度采用電腦自動控溫系統(tǒng)。
機(jī)頭采用幅寬2.1m的大幅寬模頭擠出設(shè)備。
三輥壓延裝置,裝備部距采用自控自調(diào)系統(tǒng)。
產(chǎn)品分類
N1 …無復(fù)合層外露型防水材料。(主要應(yīng)用于外露型屋面防水的細(xì)部處理)
N2 …無復(fù)合層非外露型防水材料。(主要應(yīng)用于非外露型防水的細(xì)部處理)
L1 …纖維單面復(fù)合外露型防水材料。(主要應(yīng)用于外露型屋面防水層的大面使用)
L2 …纖維單面復(fù)合非外露型防水材料。 (主要用于非外露防水層的大面使用)
w1 …織物內(nèi)增強(qiáng)外露型防水材料。 (主要應(yīng)用于暴露型屋面防水)
W2 …織物內(nèi)增強(qiáng)非外露型防水材料。 (主要應(yīng)用于非暴露型防水層)
適用范圍
聚氯乙烯(PVC)防水卷材由于采用了獨(dú)特的產(chǎn)品配方,始產(chǎn)品的壽命遠(yuǎn)遠(yuǎn)超出了一般的防水材料,卷材的優(yōu)異性能使之被廣泛應(yīng)用于防水的各個領(lǐng)域。
(1) 適用于工業(yè)與民用建筑的屋面防水,包括種植屋面、平屋面、坡屋面。
(2) 建筑物地下防水:包括水庫、堤壩、水池、水渠以及地下室各個部位防水。
(3) 隧道、糧庫、人防工程、垃圾掩埋場、人工湖防水等。
施工工藝
pvc卷材一般采用冷粘法、空鋪法、機(jī)械固定法并有時配套獨(dú)特的熱風(fēng)焊接工藝。復(fù)雜的防水施工部位,要以專用的配套.pvc特制配件組合施工。
1.冷粘法
使用pvc卷材專用的配套膠粘劑,以冷作業(yè)將卷材粘貼于基層上的施工方法,稱冷粘法。
按防水設(shè)計要求不同,冷粘法可分為滿粘結(jié)或局部粘結(jié)法。
(1)滿粘法是將pvc卷材全部粘結(jié)在基層上的施工方法。
1)施工時,首先要進(jìn)行預(yù)鋪,把PVC卷材自然平鋪于放線的基層表面(先不粘結(jié)),要求平整順直,不得扭曲。
2)卷材縱向搭接寬度50mm,并進(jìn)行適當(dāng)?shù)募舨谩M向采用對接處理,其上用200~250mm寬的無復(fù)合層(N類).PVC卷材覆蓋搭接施焊。
3)將一幅或多幅卷材的長邊折疊一半(約10m),從折疊處分別在基層和卷材表面涂刷專用膠粘劑,待膠干燥至不粘手時,將預(yù)鋪卷材面進(jìn)行合攏粘貼用壓輥壓實。然后再把另外沒有折疊的部分折疊起來,繼續(xù)從折疊處如前所述操作,依次類推粘貼牢固壓實,再進(jìn)行對接縫焊接施工。
(2)局部粘貼卷材。對PVC卷材鋪貼時,卷材與基層用點(diǎn)粘或條粘法粘貼于基層上。
點(diǎn)粘:卷材與基層點(diǎn)狀粘結(jié)。每平方米粘結(jié)不少于5個點(diǎn),每點(diǎn)面積為100mm×100mm。
條粘:卷材與基層作條狀粘結(jié)。每幅卷材與基層粘結(jié)面不少于兩條,每條寬度不小于150mm。
2.空鋪法
即鋪貼PVC防水卷材時,卷材與基層僅在防水層的整體四周一定寬度內(nèi)粘結(jié);其余部分不粘結(jié)的施工方法??珍伔ǖ氖┕すに嚵鞒倘缦拢?/p>
基層找平清理一彈線一卷材預(yù)鋪設(shè)一卷材接縫搭接焊一特殊部位處理一固定、壓邊一密封材料封邊一驗收。
首先卷材預(yù)鋪設(shè)參照滿粘法,縱向搭接寬度為50mm。其次,僅將整體防水工程的四周部位卷材進(jìn)行滿粘,并焊接搭接縫。橫向采用對接處理,其上用200~250mm寬的無復(fù)合層(N類)PVC卷材覆蓋搭接、施焊。
3.機(jī)械固定法
即采用機(jī)械緊固固定件使卷材與基層連接的施工方法。
(1)施工時,首先進(jìn)行預(yù)鋪,可參照滿粘法作業(yè)??v向搭接寬度為100mm,其中50mm做固定件用,固定件需穿過保溫層固定覆于結(jié)構(gòu)層上。
(2)按設(shè)計和計算的固定間距,用沖擊鉆先打孔,孔徑略小于固定螺釘外徑尺寸。將固定件就位后用電動螺絲加固擰緊,以后依次循環(huán)操作即可。對每一個搭接進(jìn)行焊接,橫向采用對接處理,上用200~2500mm寬無復(fù)合層(N類)卷材覆蓋搭接施焊。
PVC卷材的焊接工藝
PVC卷材之間的縱向搭接寬度為50mm,橫向?qū)挾葹閘OOmm.采用焊接工藝時,焊嘴與焊接方向成45。角,壓輥與焊嘴平行并保持約5mm左右距離,滾壓不宜過快。
使用焊嘴寬20mm的小焊嘴施焊,一般為兩道,焊接溫度控制在第6檔,每道焊接有效寬度為15mm~20mm。
使用焊嘴寬40mm的大焊嘴施焊宜為一道,焊接溫度控制在第7檔,焊接有效寬度為25mm。
焊接要求:應(yīng)在焊前預(yù)焊一道,寬度不宜過寬,使施焊時熱風(fēng)不至于溢出而影響施焊質(zhì)量。焊接邊緣應(yīng)有熔漿溢出,但不得出現(xiàn)燒焦現(xiàn)象。
關(guān)于有效焊接寬度,指卷材剝離處到熔漿邊緣的距離,保證有效焊接寬度是檢驗焊接質(zhì)量的主要指標(biāo)之一。
注意事項
1 卷材鋪設(shè)應(yīng)平整順直,不得有彎曲、下垂、繃緊、褶皺和破損現(xiàn)象。
2 接縫焊接時需將焊接面擦拭干凈,并保持焊接面的干燥。焊接時焊嘴與焊接方向呈45°角,壓輥與焊嘴平行并 保持大約5mm的距離,焊嘴邊應(yīng)有呈亮色的溶融物滲出,不應(yīng)出現(xiàn)漏焊、跳焊、燒焦和焊接不牢現(xiàn)象。
3 單縫焊接時搭接寬度,屋面工程不小于60mm,地下工程不小于100mm。雙縫及多縫焊接時,可根據(jù)焊接機(jī)的不同合理計算預(yù)留搭接寬度。
4 卷材收頭處用專用壓條固定,釘距不應(yīng)小于900mm為好,用密封膏密封,水泥砂漿封實
